Анализ сервисно-ресурсной модели

Сервисно-ресурсная модель инфраструктуры позволяет наглядно представить связи между компонентами инфраструктуры и сервисами, задействованными в инциденте или заявке на обслуживание. В BPMSoft такая модель отображается в виде графической схемы, где каждый элемент представлен отдельным блоком, а связи между ними стрелками.

Чтобы перейти в сервисно-ресурсную модель для сервиса, указанного в обращении, выполните следующие действия:

1. В разделе «Обращения» выберите нужную запись.
2. Нажмите кнопку «Действия» и в меню выберите пункт «Отобразить зависимости по сервису».

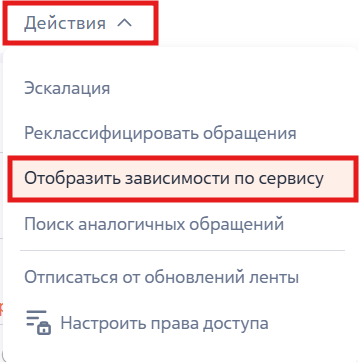

Рисунок 1 — Переход к просмотру сервисно-ресурсной модели по сервису

Откроется схема, отражающая структуру связей выбранного сервиса с другими элементами инфраструктуры.

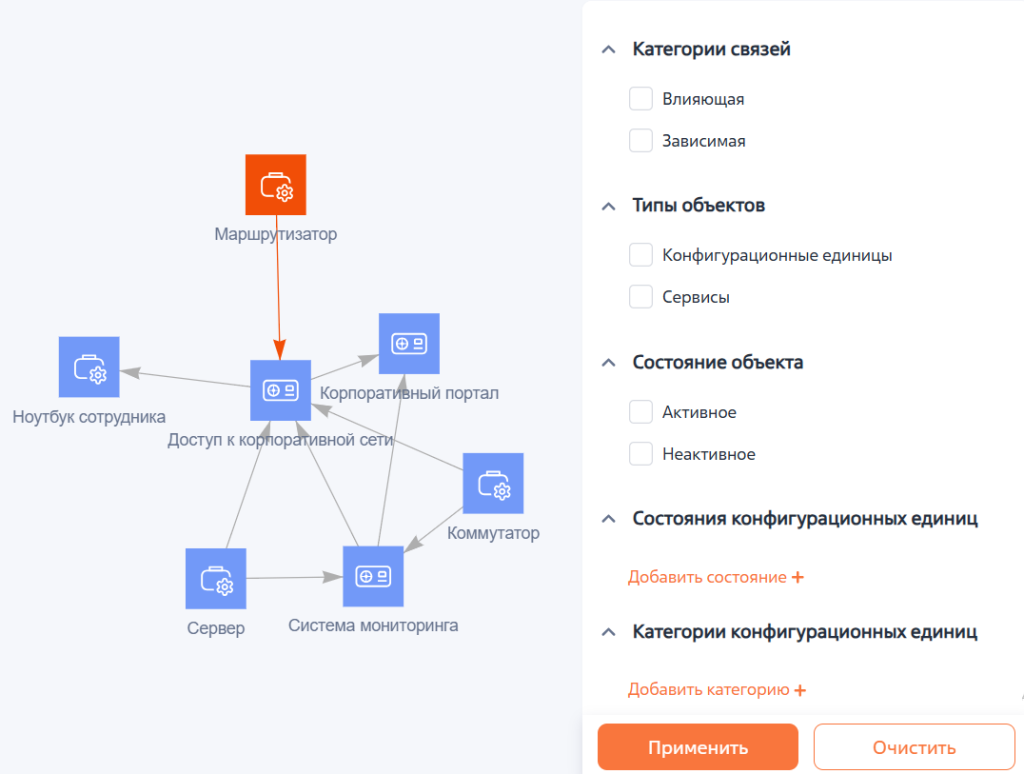

Рисунок 2 — Пример схемы сервисно-ресурсной модели

3. При необходимости ограничьте набор отображаемых элементов на схеме. Для этого на панели справа задайте параметры, по которым необходимо отфильтровать данные. Например, можно отобразить только влияющие конфигурационные единицы в неактивном состоянии. Также доступна фильтрация по состояниям, категориям, типам и моделям конфигурационных единиц.
4. После выбора всех нужных параметров нажмите кнопку «Применить» — схема перестроится в соответствии с заданными условиями.

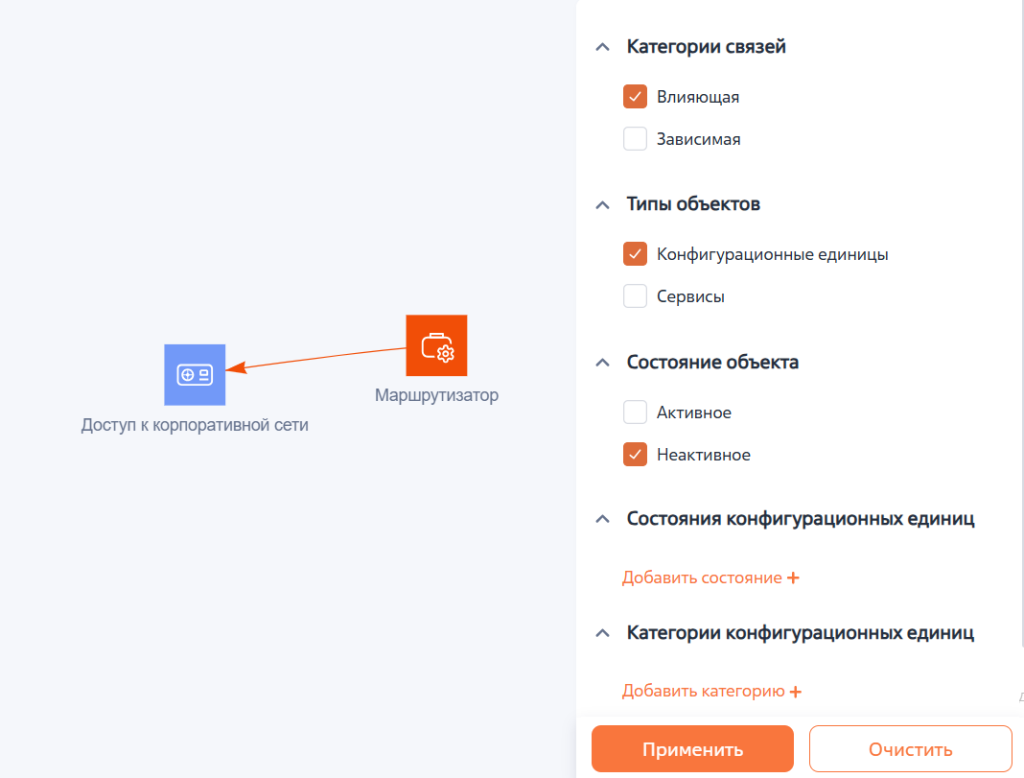

Рисунок 3 — Применение фильтров к сервисно-ресурсной модели

Для просмотра подробной информации об элементе инфраструктуры нажмите дважды на него. Откроется страница конфигурационной единицы или связанного сервиса.

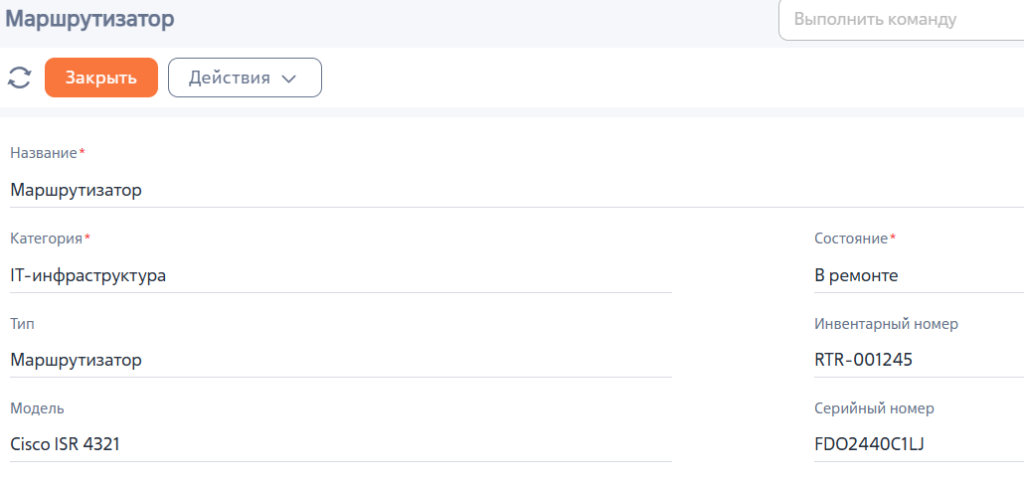

Рисунок 4 — Подробная информация об элементе «Маршрутизатор»

Чтобы вернуться к обращению, нажмите «Закрыть» в левом верхнем углу.

Неактивные элементы

В процессе анализа инцидентов важно быстро определять компоненты инфраструктуры, которые могут быть причиной сбоя. Для этого на сервисно-ресурсной модели предусмотрена визуальная индикация неактивных элементов. Элементы инфраструктуры (конфигурационные элементы и сервисы), находящиеся в неактивном состоянии, а также исходящие от них связи выделяются на схеме красным цветом. Например, маршрутизатор со статусом «В ремонте» и все стрелки, показывающие его влияние, будет окрашены красным. Подробнее о том, как настроить состояния элементов инфраструктуры, смотрите ниже.

Настройка состояний конфигурационной единицы

Перечень существующих состояний конфигурационных единиц можно посмотреть в справочнике «Состояния конфигурационных единиц». При необходимости вы можете добавить новый статус или скорректировать уже существующие.

1. Перейдите в справочник «Состояния конфигурационных единиц».
2. Нажмите кнопку «Добавить».
3. Заполните поля:
   • Название — Тестирование;
   • Описание — Оборудование проходит проверку и не участвует в продуктивной работе;
   • Конечное — Нет;
   • Активное состояние — Нет.

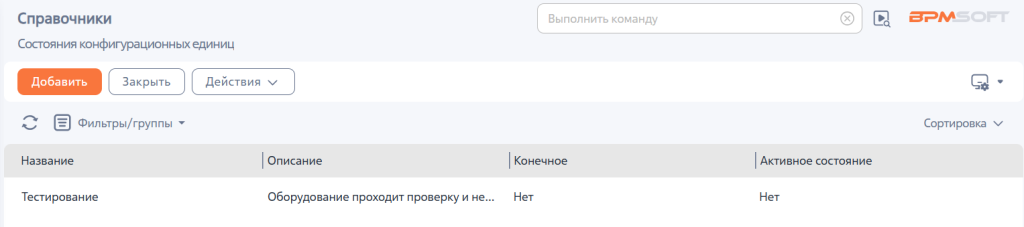

Рисунок 5 — Добавление состояния конфигурационной единицы

Настройка состояний сервиса

Для сервисов, как и для конфигурационных единиц, доступна возможность дополнения списка состояний или изменения уже существующих. Текущий перечень можно посмотреть в справочнике «Состояния сервисов».

1. Перейдите в справочник «Состояния сервисов».
2. Нажмите кнопку «Добавить».
3. Заполните поля:
   • Название — Обновляется;
   • Активное — Нет;
   • Описание — В процессе планового обновления.

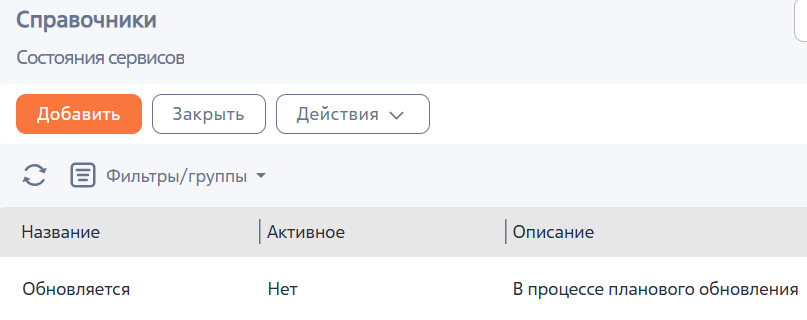

Рисунок 6 — Добавление состояния сервиса

Отображение схемы для конфигурационной единицы

Если требуется проанализировать зависимости для конкретной конфигурационной единицы, связанной с обращением, выполните следующие действия:

1. В разделе «Обращения» выберите нужную запись.
2. Перейдите на вкладку «Информация по обращению» → деталь «Конфигурационные единицы».
3. Выберите интересующую запись, нажмите кнопку  и выберите «Отобразить зависимости».

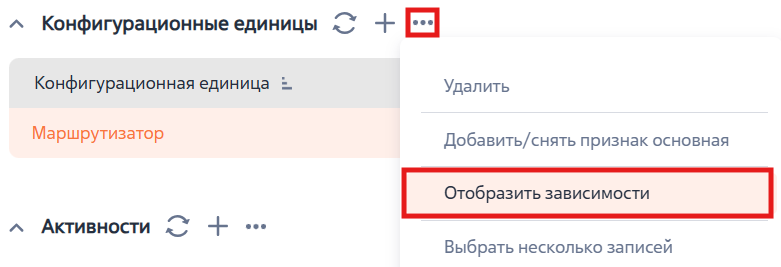

Рисунок 7 — Переход к просмотру зависимостей конфигурационной единицы

BPMSoft откроет схему взаимосвязей для выбранной конфигурационной единицы.

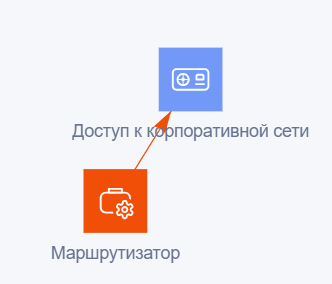

Рисунок 8 — Пример схемы для конфигурационной единицы
