Диаграмма выполнения
бизнес-процесса
Диаграмма выполнения позволяет наглядно отслеживать процесс выполнения бизнес-процессов, потоки выполнения и информацию о каждом элементе процесса. На диаграмме предусмотрены индикаторы, которые показывают сколько раз каждый элемент процесса был выполнен в ходе выполнения бизнес-процесса.
Для открытия диаграммы выполнения бизнес-процесса:
- Откройте дизайнер системы по кнопке
. - Перейдите в раздел «Журнал процессов».
- Найдите нужный вам бизнес-процесс, нажмите на
→ «Диаграмма выполнения».

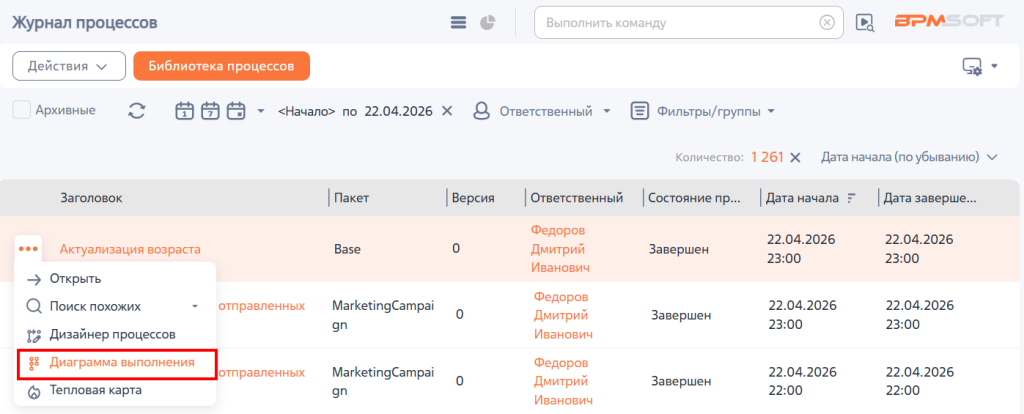

Рисунок 1 — Переход к диаграмме выполнения процесса
- Нажмите на элемент процесса и отобразится путь выполнения данного элемента.

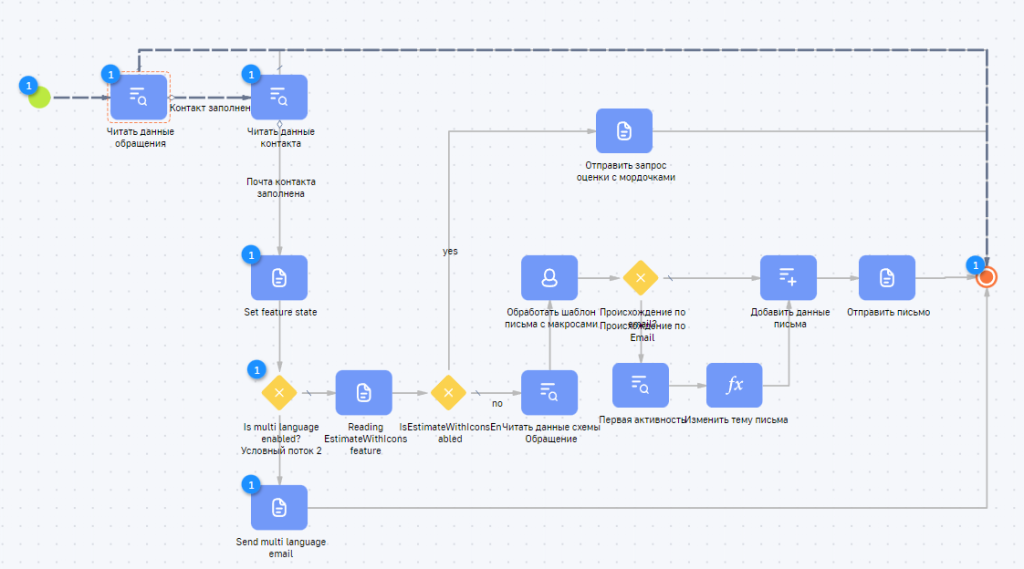

Рисунок 2 — Возможные потоки выполнения шага процесса
Цифра «1» означает, что каждый элемент процесса был выполнен один раз. Если элемент выполнялся несколько раз, цифра на иконке отобразит количество выполнений.
При включенной трассировке на диаграмме выполнения отображается панель с параметрами процесса. Подробнее: Трассировка параметров

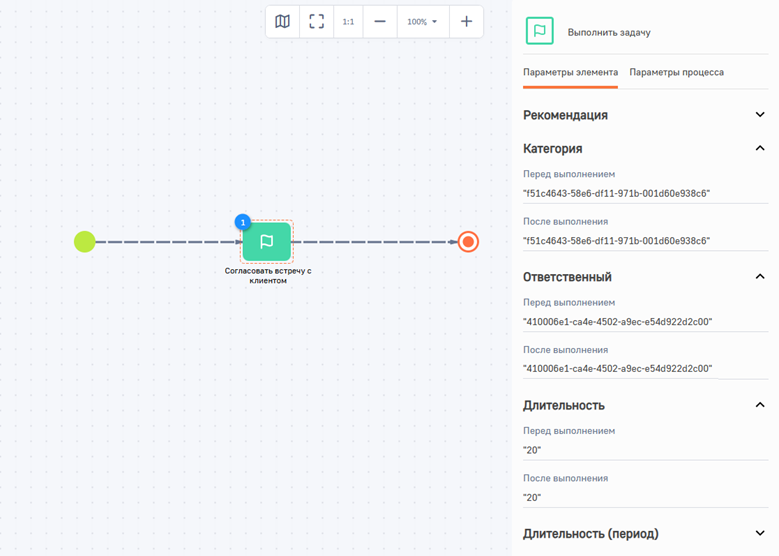

Рисунок 3 — Пример отображения параметров элемента и процесса на диаграмме выполнения
