График

В данной статье рассмотрим настройку дашборда график в BPMSoft.

Рисунок 1 — Дашборд «График»

Для перехода к настройке графика откройте панель итогов, выберите нужный дашборд или добавьте новый вида «График». Чтобы настроить график, заполните поля, которые расположены слева от отображения графика.

Примечание.  Обязательные для заполнения поля отмечены символом *.

В поле «Заголовок» укажите название графика.

Добавьте подписи осей X и Y в соответствующих полях для того, чтобы эти названия отображались на графиках типов «Линия», «Сплайн», «Горизонтальная гистограмма», «Гистограмма», «С областями» и «Точечная диаграмма».

Блок «Что отобразить» содержит следующие поля:

Таблица 1 — Блок «Что отобразить»

Название	Описание
Объект	Объект BPMSoft, на основе которого формируется график
Функция	Значение, которое вычисляется в процессе построения графика и отображается на самом графике: Для создания диаграммы, отображающей количество записей объекта, необходимо использовать значение «количество»; Значения «максимум», «среднее», «минимум» рассчитываются по выбранной колонке объекта и могут быть использованы, например, для определения эффективности работы; Значение «сумма» — это сумма значений по выбранной колонке объекта
Колонка	Выберите в поле колонку объекта или связанного объекта, по которой будет вычисляться функция. Примечание. Поле отображается при выборе функции «сумма», «среднее», «минимум» и «максимум»
Тип графика	Выберите в поле тип графика, который необходимо построить

При выборе типа графика «Сплайн», «Линия», «Горизонтальная гистограмма», «С областями», «Гистограмма» или «Точечная диаграмма» появится дополнительный признак «Отобразить легенду». Для типа графика «Гистограмма» и «Горизонтальная гистограмма» отобразится дополнительный признак «С накоплением»:

Рисунок 2 — Поля «С накоплением» и «Отобразить легенду»

Если в графике есть несколько серий данных, признак «С накоплением» будет применен ко всем сериям. Если выбрать признак «С накоплением» для одной серии, то он автоматически применится ко всем остальным сериям, и наоборот. При включении «С накоплением» число записей отображается внутри элемента гистограммы. Выбор опции «Отобразить легенду» позволяет отображать легенду в верхней части гистограммы, показывая текст и цвет графика, заданные в поле «Подпись числового показателя». Если поле не заполнено, будет отображено название объекта, по которому построен график.

Например, чтобы построить график в виде круговой диаграммы, который отобразит количество контрагентов по заданным параметрам, заполните поля как указано на рисунке ниже.

Рисунок 3 — Блок «Что отобразить»

Блок «Как сгруппировать» содержит следующие поля:

Таблица 2 — Блок «Как сгруппировать»

Название	Описание
Колонка	Список, в котором отображаются колонки выбранного объекта. Выберите колонку, по которой необходимо построить график. При выборе колонки с типом «Дата» отображается поле «Формат», в котором можно выбрать формат отображения
Учитывать пустые значения	Если установить признак «Да», то на графике отобразятся отдельным элементом «Значение не задано» записи с пустой колонкой группировки

Блок «Как сортировать» содержит следующие поля:

Таблица 3 — Блок «Как сортировать»

Название	Описание
Сортировать	Последовательность, в которой значения выводятся на графике. Например, для сортировки отраслей по алфавиту выберите «По полю группировки», а для сортировки контрагентов по количеству клиентов выберите «По результату выборки»
Направление сортировки	Упорядочивание значений «По возрастанию» или «По убыванию»

Блок «Как отфильтровать» содержит условия фильтрации, которые вы можете добавить по нажатию кнопки «+Добавить условие». Укажите параметры фильтрации записей объекта, например, вы можете вывести контрагентов с типом «Клиент», указав условие «Тип = Клиент».

Блок «Как связать с разделом» хранит поле «Поле связи объекта … с разделом ...». Заполните поле в случае, когда необходимо вывести данные с учетом фильтров, которые были установлены в разделе. Если поле не будет заполнено, фильтры, которые были учтены в разделе, не будут использоваться во время отбора записей. Поле «Поле связи объекта ... с разделом ...» доступно только при заполнении поля «Объект». Также поле не активно в разделе «Итоги».

Блок «Как отобразить» содержит следующие поля:

Таблица 4 — Блок «Как отобразить»

Название	Описание
Формат	Вид отображения числового показателя. При нажатии кнопки лупы открывается окно с полем «Точность десятичной части». Введите числовое значение, если необходимо указать точность дробной части числового показателя. Например, указав значение «2», числовой показатель будет отображаться с точностью до сотых
Стиль	Цвет заголовка. При выборе типа графика «Сплайн», «Линия», «Горизонтальная гистограмма», «С областями», «Гистограмма» или «Точечная диаграмма» цвет у серии графика
Подпись числового показателя	Название серии графика для гистограмм, воронок и круговой диаграммы. При установленном признаке «Да» в поле «Отобразить легенду», данная надпись отобразится в верхней части графика
Подпись оси X для серии	Надпись, которая отображается вдоль оси Х
Подпись оси Y для серии	Надпись, которая отображается вдоль оси Y и у серии графика. Если выбран тип графика «Сплайн», «Линия», «С областями» или «Точечная диаграмма», при установленном признаке «Да» в поле «Отобразить легенду», данная надпись отобразится в верхней части графика

На рисунке 4 представлена настройка формата числа:

Рисунок 4 — Настройка формата числа

Вы также можете добавить на график несколько серий, чтобы рассмотреть данные в совокупности. Для этого перейдите в меню управления сериями.

Рисунок 5 — Меню управления сериями

Настройка дополнительной серии графика выполняется аналогично настройке первой серии. Однако, не все типы графиков совместимы для добавления в серии. Например, добавить круговую диаграмму и линию невозможно, но возможно совместить линию с гистограммой. Если типы не совместимы, то BPMSoft отобразит предупреждение об этом.

Рисунок 6 — Предупреждение о несовместимости типов графиков

Ограничение количества отображаемых значений на графике

В BPMSoft возможно ограничивать количество отображаемых значений на всех графиках с помощью системной настройки «Ограничение запроса данных графика» (код ChartQueryDataLimit). Это позволяет при большом объеме данных предотвратить перегрузку графика и сохранить его читаемость. В настройке по умолчанию установлено значение 50, при необходимости вы можете изменить значение.

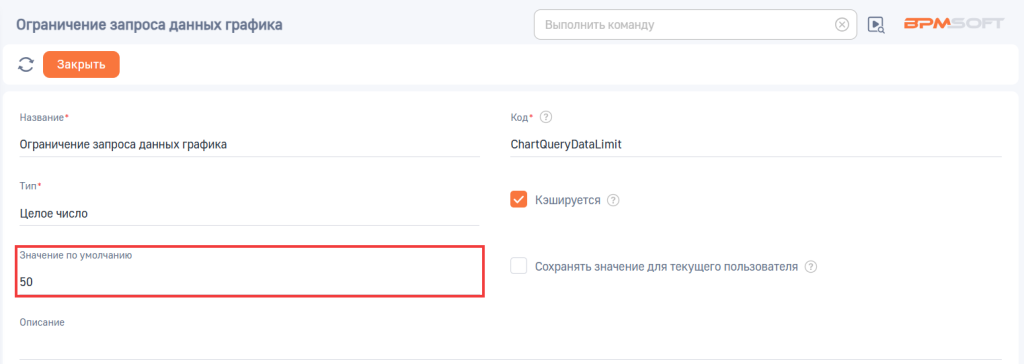

Рисунок 7 — Значение по умолчанию для настройки «Ограничение запроса данных графика»

Системная настройка ограничивает количество значений независимой переменной. Например, на линейных графиках независимые переменные представляют собой категории или диапазоны значений по оси Х, на круговых диаграммах — сегменты, размер которых зависит от значения.

Если количество значений на графике превышает установленный лимит, то отобразятся только первые из них — в порядке текущей сортировки.

Примечание. Порядок сортировки можно изменить на странице настройки графика в блоке «Как сортировать».

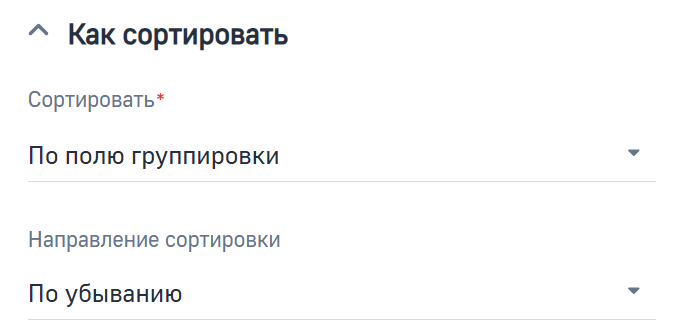

Рисунок 8 — Блок «Как сортировать»

Остальные значения на графике будут скрыты. Чтобы просмотреть все значения, нажмите кнопку «» — график обновится, отобразив все данные.

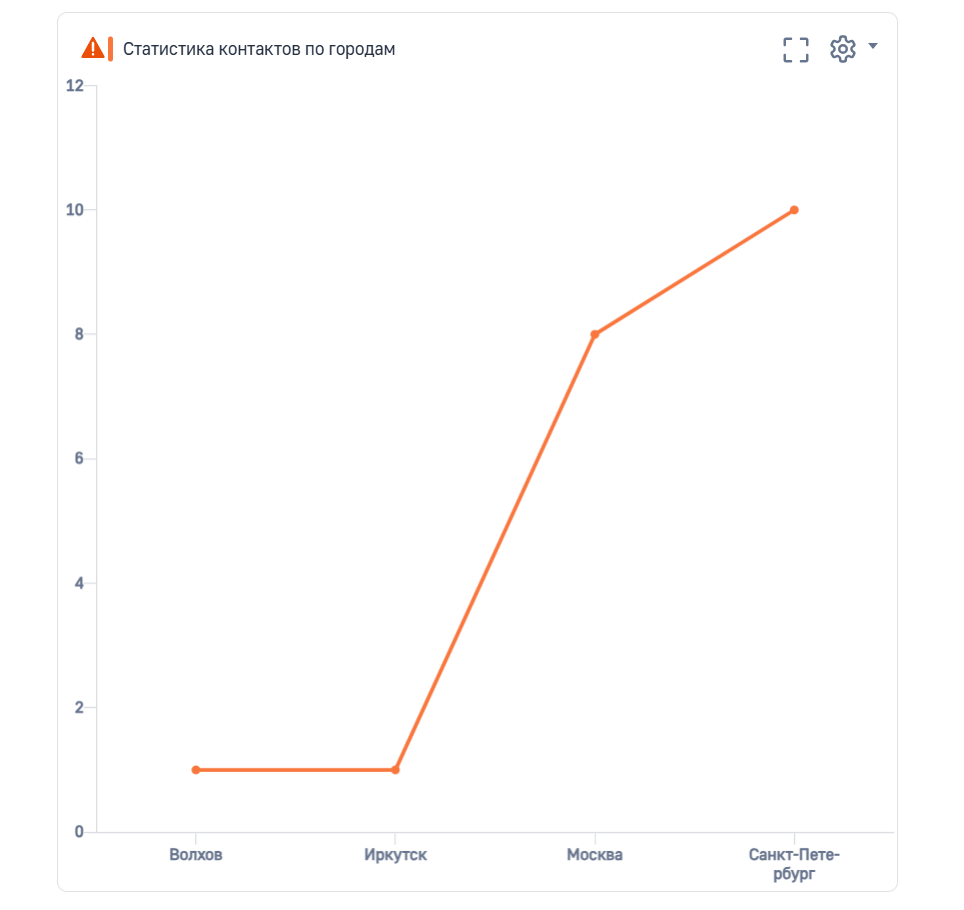

Рисунок 9 — Отображение всех значений графика
